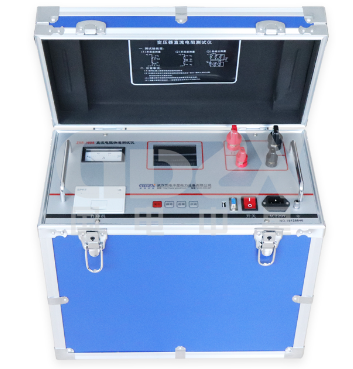

直流電阻現場測試技術發展與應用——以ZXR-100A型測試儀為例

在變壓器預防性試驗與狀態評估中，繞組直流電阻的測量是判斷繞組連接質量、分接開關接觸狀態以及回路完整性的一項重要試驗項目。傳統直流電阻測試方法存在測試時間長、受電感影響大、數據穩定性不足等問題，尤其對于大中型變壓器，如何實現快速、準確、安全的直阻測量，一直是現場技術人員關注的焦點。本文將以ZXR-100A直流電阻快速測試儀為例，結合其技術特點，對當前直流電阻測試技術的發展與應用進行探討。

一、直流電阻測試的技術挑戰與要求

變壓器繞組具有較大電感，在直流電流注入時，充電過程緩慢，且測試結束后存在反向感應電勢，對設備與人員構成潛在風險。因此，現代直流電阻測試儀需具備以下能力：

●   快速穩定：能快速建立測試電流并進入穩態，縮短測量時間；

●   多檔位輸出：適應不同容量、不同電壓等級變壓器的測量需求；

●   抗干擾與保護能力：具備完善的消磁與放電保護機制，確保測試安全；

●   數據存儲與輸出：支持現場數據記錄與后續分析，便于追蹤設備狀態。

二、ZXR-100A型測試儀的技術特點分析

該儀器針對上述現場測試需求，在硬件設計與軟件功能上體現出以下幾方面特點：

1. 多電流檔位與寬測量范圍

●   提供5A、10A、20A、50A、100A五檔測試電流，覆蓋從低壓配電變壓器到大型電力變壓器的測量需求；

●   測量范圍寬廣，最高分辨率達0.1μΩ，適用于微小電阻變化監測；

●   支持自動電流匹配，可根據試品電阻智能選擇合適的輸出電流。

2. 快速測試與智能保護機制

●   采用新電源技術與高速單片機控制，響應速度快，可實現快速充磁與測量；

●   具備完善的電勢沖擊保護與聲光放電報警功能，減少誤操作風險；

●   內置智能功率管理，在保證測試性能的同時控制設備發熱與能耗。

3. 現場適用性與數據管理能力

●   配備65K真彩色液晶屏，顯示清晰，支持多參數同屏顯示；

●   內置大容量存儲，可保存1000組測試數據，支持時間標記與掉電不丟失；

●   具備RS232、USB接口及微型打印機，便于數據導出、打印與遠程通訊，適合現場記錄與報告生成。

三、現場測試操作建議

1.測試前準備：確認變壓器已充分放電，接線端子清潔可靠；根據變壓器容量與繞組電阻預選測試電流檔位。

2.接線與接地：正確連接電流線與電壓線，避免引線電阻引入誤差；確保儀器與試品接地良好。

3.測試過程監測：觀察測試電流穩定性與電阻顯示值變化，待數據穩定后記錄結果；注意儀器聲光提示，確保放電完成后再拆除接線。

4.數據管理與分析：及時保存測試數據，結合歷史記錄分析電阻變化趨勢，判斷設備狀態。

四、總結

直流電阻測試作為變壓器狀態評估的基礎項目，其測試效率與可靠性直接影響檢修決策與設備安全。ZXR-100A型測試儀在多檔電流輸出、快速穩定測量、智能保護與數據管理等方面，較好地滿足了現場測試的需求，為技術人員提供了有效的工具支持。在實際應用中，建議結合設備型號與現場環境，合理選擇測試參數，規范操作流程，確保測試數據真實可靠，為變壓器狀態評估與故障診斷提供有力依據。
