技術深析：從西林電橋到數字化抗干擾——淺談介質損耗測試儀的技術演進與核心性能

在電力設備絕緣診斷領域，介質損耗因數（tgδ）和電容量（Cx）的測量是評估絕緣性能的重要指標。長期以來，高壓西林電橋（QS1型）作為傳統測量工具，在電力系統中發揮著重要作用。然而，隨著電網規模擴大和電磁環境復雜化，傳統電橋在抗干擾能力、測試效率和操作便捷性方面逐漸顯現局限性。

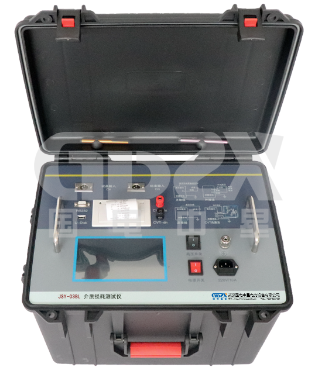

以JSY-03BL介質損耗測試儀為代表的數字化、變頻抗干擾型儀器，代表了這一領域的技術發展方向。本文通過與傳統的西林電橋進行對比，深入解析現代介損測試儀的技術特點與現場應用價值。

一、測量原理的變革：從橋路平衡到數字變換

傳統西林電橋采用手動調節電阻、電容使橋路平衡，通過平衡時的元件參數計算被試品的電容和介損。這種方法對操作人員的技術要求較高，且平衡過程耗時較長。

現代介損測試儀如JSY-03BL，采用變頻電源技術與傅立葉變換數字濾波相結合的方式。儀器內部產生標準正弦波電壓施加于試品，通過高精度采樣獲取電壓電流信號，經模/數轉換后，由微處理器進行傅立葉分析，分離出基波分量的幅值和相位差，從而計算出電容量和介質損耗。

這一變革的意義在于：

1.測量效率提升：傳統電橋平衡需數分鐘，而數字式儀器測量時間約40秒，與測量方式有關，大幅提升了現場測試效率

2.人為誤差消除：避免了手動調節和肉眼判斷平衡點帶來的不確定性

3.信息量豐富：數字處理可同時獲取多次諧波信息，為絕緣診斷提供更多依據

二、抗干擾能力的技術突破

現場測試中最大的挑戰是電磁干擾。傳統西林電橋在強干擾環境下往往難以準確平衡，甚至無法工作。

JSY-03BL采用變頻抗干擾技術，能夠在200%干擾下仍能達到額定準確度。這一指標的技術內涵在于：

當現場存在強烈的50Hz工頻干擾時，儀器自動切換至45Hz和55Hz測試頻率，在干擾頻率之外的頻點進行測量，通過數字濾波有效分離干擾信號。測試完成后，儀器將45Hz和55Hz的測量結果換算回50Hz下的等效值。這種“繞開干擾”而非“硬抗干擾”的策略，使其在變電站等強電磁干擾環境下仍能獲得可靠數據。

相比之下，傳統電橋在干擾較大時需要借助復雜的屏蔽和倒相法，操作繁瑣且效果有限。

三、關鍵技術指標對比分析

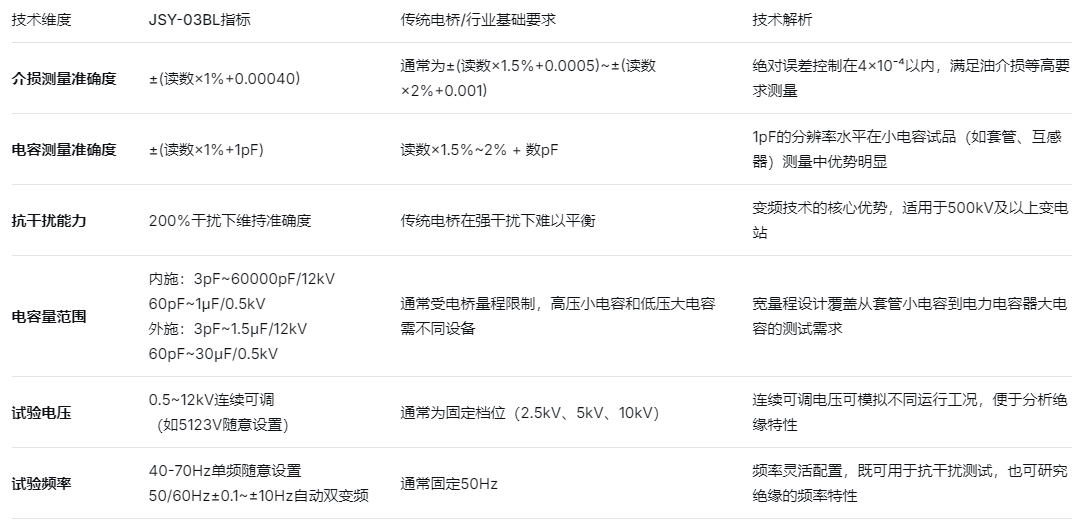

對于技術人員而言，理解技術指標背后的工程意義至關重要。以下是JSY-03BL與行業常見要求的對比分析：

四、功能設計與現場應用價值

1. CVT自激法測試功能

針對電容式電壓互感器（CVT）的測試難題，JSY-03BL提供了自激法測試功能。傳統方法需拆線或使用諧振電抗器，操作復雜且存在安全隱患。該儀器通過低壓輸出（3~50V，3~30A）激勵CVT自身電磁單元產生高壓，不僅能夠自動測試C1和C2的電容值和介損值，還能計算CVT設備的總電容和介損值。這大大簡化了CVT的預防性試驗流程。

2. 多重安全保護機制

高壓測試的安全性始終是第一位的。該儀器設計了三級保護：

●   接地保護：儀器不接地或接地不良時，不進入高壓輸出程序

●   過流保護：試品短路或擊穿時儀器自動中斷輸出，避免損壞

●   觸電保護：檢測到操作人員觸電風險時，立即切斷高壓

這些保護機制共同構成了現場測試的安全防線。

3. 數據管理與信息化

現代電力試驗不僅要求測得準，還要求管得好。JSY-03BL具備：

●   U盤存儲：自動存儲數據，便于轉移和歸檔

●   RS232接口：支持計算機遠程控制，最多可聯機32臺儀器，適用于集成化高壓試驗車

●   藍牙通訊：實現無線數據傳輸，方便現場操作

●   熱敏打?。含F(xiàn)場出具測試報告，帶日歷時鐘

這種數據管理能力使得試驗結果可追溯、可分析、可共享，符合智能電網對數據管理的趨勢要求。

4. 多功能拓展

值得一提的是，該儀器不僅用于介損測量，還具備交流耐壓試驗功能，可對PT、CT二次側及400V低壓系統進行耐壓試驗。一機多用，提高了設備的利用率。

五、總結

從手動平衡的西林電橋到全自動數字化的JSY-03BL，介質損耗測試技術的演進體現了電力測試設備發展的幾個方向：測量精度持續提升、抗干擾能力不斷增強、操作智能化、數據管理信息化。

對于現場技術人員而言，理解變頻抗干擾的機理、掌握不同接線方式（正接線、反接線、低壓屏蔽、CVT自激法）的適用范圍、熟悉保護機制的觸發條件，比單純操作儀器更為重要。

JSY-03BL這類設備的核心價值在于：將復雜的介損測量技術集成于一體，在保證電容測量±(1%+1pF)、介損測量±(1%+0.0004) 高準確度的同時，通過變頻技術解決了強干擾環境下的測試難題，并通過完善的數據管理和安全保護機制，使其成為變電站、發電廠、制造廠等場所進行絕緣診斷的有效工具。
