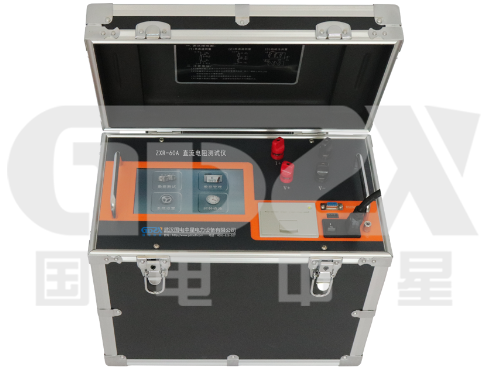

ZXR-60A直流電阻測試儀技術特性與應用分析

一、概述

直流電阻測試是變壓器、電機、電抗器等電磁設備預防性試驗中的重要項目，主要用于檢查繞組接頭焊接質量、繞組匝間短路、分接開關接觸狀況、引出線斷裂及多股導線并繞斷股等隱患。ZXR-60A直流電阻測試儀基于高速單片機控制平臺，采用模塊化電源技術，在大中型變壓器直流電阻測量場景中具備較寬的電流檔位覆蓋范圍和自動化操作能力。

二、技術指標與測量能力

1. 測試電流與量程配置

儀器提供<20mA、5A、10A、20A、40A、60A共六檔測試電流，適配不同容量變壓器繞組的測量需求：

●   60A檔：測量范圍40μΩ～300mΩ

●   40A檔：測量范圍50μΩ～500mΩ

●   20A檔：測量范圍100μΩ～1Ω

●   10A檔：測量范圍500μΩ～2Ω

●   5A檔：測量范圍1mΩ～4Ω

●   <20mA檔：測量范圍10Ω～20kΩ

電阻顯示有效位數為4位，其中60A至5A檔準確度為±（0.2%+2字），<20mA檔準確度為±（0.5%+2字），滿足電力行業對直流電阻測試精度的常規要求。

2. 保護與安全機制

設備內置反電勢保護功能，可有效抑制電感元件斷電時產生的反向沖擊，降低儀器受損風險。同時配備高響應放電報警電路，放電指示清晰，幫助操作人員判斷放電狀態，減少誤操作。

三、功能特性與操作體驗

1. 智能功率管理

儀器采用智能功率管理技術，根據測試狀態動態調節輸出功率，使其在維持穩定測量的前提下盡可能工作于低功耗模式，有利于降低內部溫升，延長連續工作時間。

2. 人機交互與顯示

配備7英寸高亮度觸摸彩色液晶屏，強光環境下仍可清晰讀取數據。全觸屏操作結合中英文界面自由切換，降低了菜單層級復雜度。儀器同時保留面板式微型打印機，可現場打印測量結果。

3. 數據管理能力

自帶萬年歷時鐘與掉電存儲功能，可存儲1000組測試數據，支持隨時查閱歷史記錄。數據導出方面，配備RS232接口、USB接口，既可與上位機通訊，也可通過U盤轉儲數據。

4. 遠程控制擴展

儀器支持通過安卓手機或平板，配合專用APP進行遠程控制，測試數據可存儲上傳，便于現場操作人員在不直接接觸儀器面板的情況下完成測試流程，也方便數據集中管理。

四、結構與便攜性

主機外形尺寸405mm×230mm×355mm，重量15.1kg；配套線箱尺寸360mm×260mm×180mm，重量5.75kg。測試線長度為13米，適應大中型變壓器現場接線需求。

工作環境要求為溫度0℃～40℃，相對濕度小于90%RH（不結露），電源采用AC 220V±10V、50Hz±1Hz，最大功耗1000W，整機配備10A保險管。

五、典型應用場景

在變壓器直流電阻測試中，該儀器適用于以下場景：

●   變壓器繞組直流電阻測量：判斷繞組接頭焊接質量、匝間短路、引線斷裂等

●   有載分接開關檢測：驗證分接開關各位置接觸是否良好，實際位置與指示位置是否一致

●   多股并繞繞組檢查：識別斷股缺陷

●   電機、電抗器直流電阻測試：適用于大型電磁設備的預防性試驗

六、結語

ZXR-60A直流電阻測試儀在電流檔位配置、測量范圍、保護機制及數據管理等方面具備較為完善的架構。其60A大電流輸出能力可滿足大中型變壓器低壓側繞組的低阻測量需求，智能功率管理與多接口數據交互設計則兼顧了現場操作的便利性與數據追溯能力。對于電力設備運維人員而言，該儀器可作為變壓器直流電阻測試的常規工具，適用于變電站、發電廠及設備檢修場景中的預防性試驗工作。
